SWL/QWL系列蜗轮螺杆升降机
-
电 话:0373-5583595
-
传 真:0373-5583597
-
邮 箱:maguoxi555@163.com
-
地 址:新乡经济开发区中央大道北段
一、概述 SWL系列蜗轮螺杆升降机,是通过蜗轮传动螺杆完成提升、下降、推进、翻转等功能,是一种基础起重部件,已列为JB/T8809-1998标准。广泛用于机械、冶金、建筑、水利、化工、医疗、文化、卫生等各个行业,具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性、稳定性高、使用寿命长等优点,可以用电动机或其他动机直接带动、也可以手动。本系列蜗轮传动螺杆升降机可以自锁,承载能力2.5t-120t,**高输入转速1500r/min,**大提升速度2.7m/min,有不同的结构型式和装配方式,工作环境温度在-20-100℃之间,提升高度按用户要求制造。 为提高SWL系列蜗轮螺杆升降甲的效率和承载能力,采用具有国内**水平的圆弧齿圆柱蜗杆,制定了特殊的、**的工艺来提高升降机的综合性能,以满足广大客户的要求。

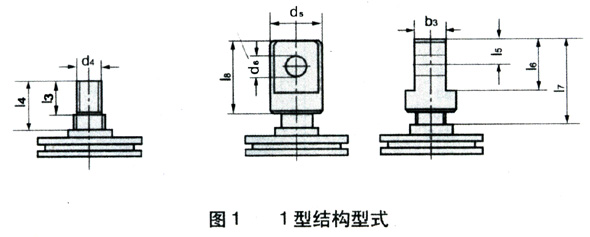

二、型式 1、结构型式 1型----螺杆同时作旋转运动和轴向移动(见图1); 2型----螺杆作旋转运动,螺杆上的螺母作轴向移动(见图2)。 2、装配型式 升降机每种结构型式又分为两种装配型式: A型----螺杆(或螺母)向上移动(见图1和图2); B型----螺杆(或螺母)向下运动(见图1和图2)。 3、螺杆头部型式 ----1型结构型式的螺杆头部分为Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)和Ⅳ型(扁头型)四种型式(见图1); ----2型结构型式的螺杆头部分为Ⅰ型(圆柱型)、Ⅲ型(螺纹型)两种型式(见图2)。 |





4、传动比

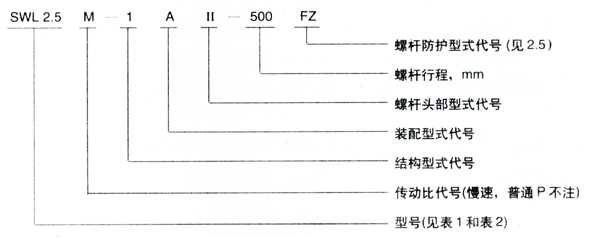

升降机分为两种传动比,即普通(P)和慢速(M)。5、螺杆的防护1型升降机螺杆的防护分为:基本型、防旋转型(F)和带防护罩型(Z);2型升降机螺杆的防护分为:基本型和带防护罩型(Z);6、标记示例

三、外形及安装尺寸

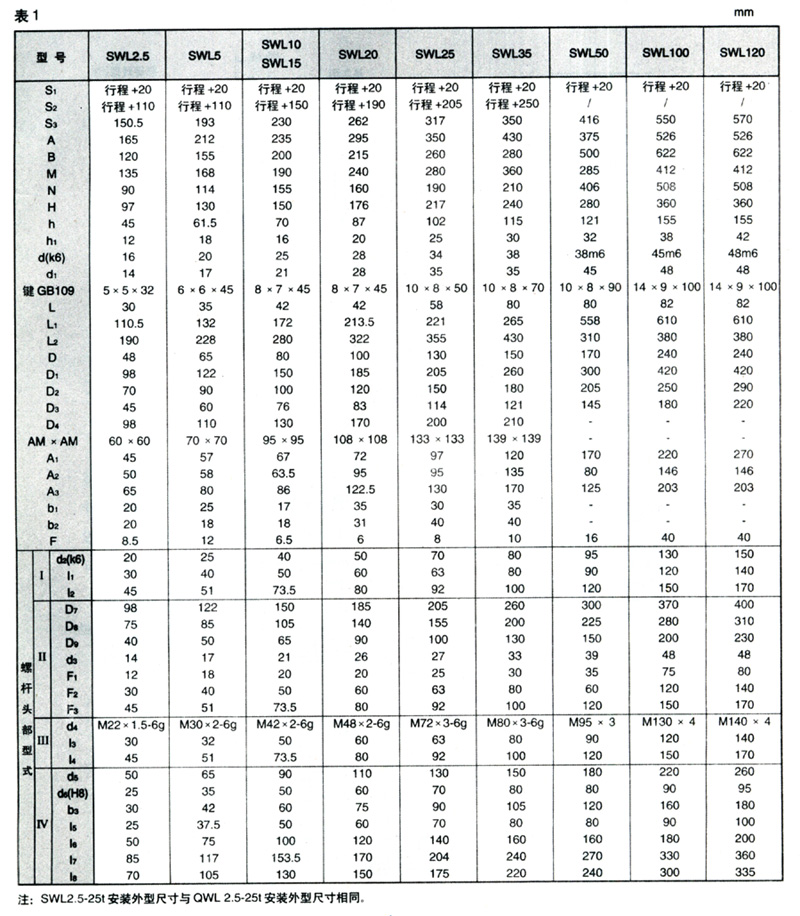

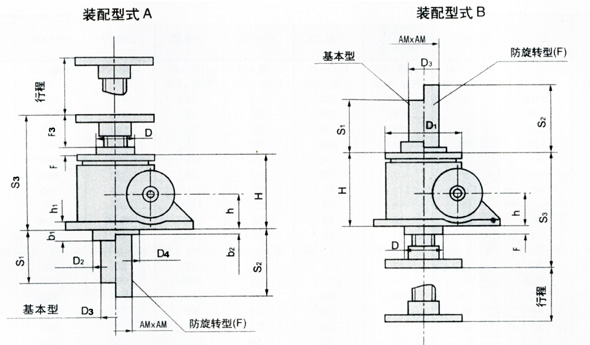

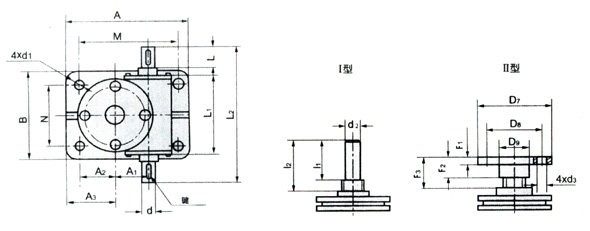

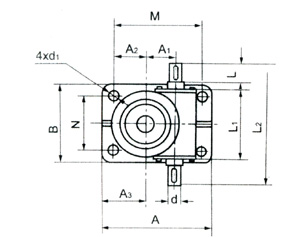

1型升降机外形尺寸见图1和表1

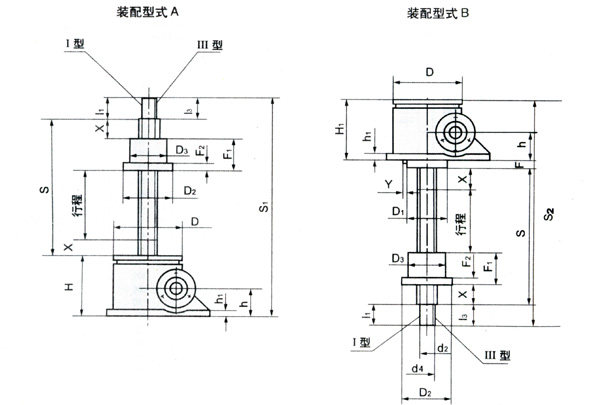

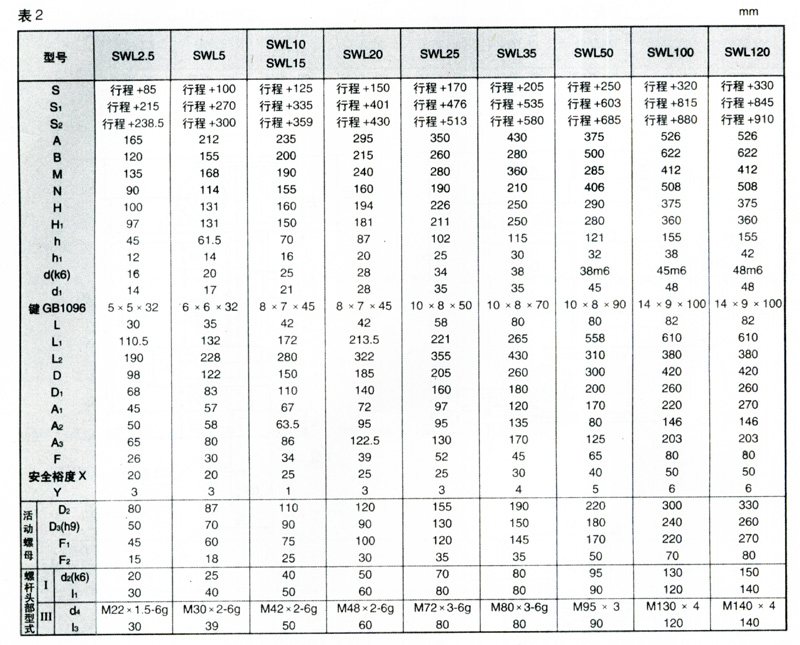

2型升降机外形尺寸见图2和表2

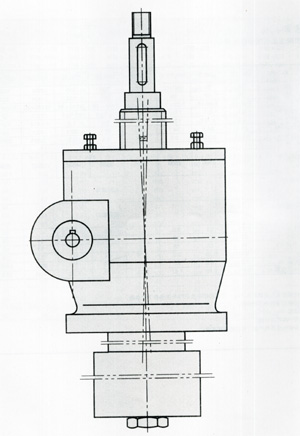

可摆式蜗轮螺杆升降机的外形示意图见图3,螺杆摆动角度≤2o,可在圆周上摆动。


四、性能参数

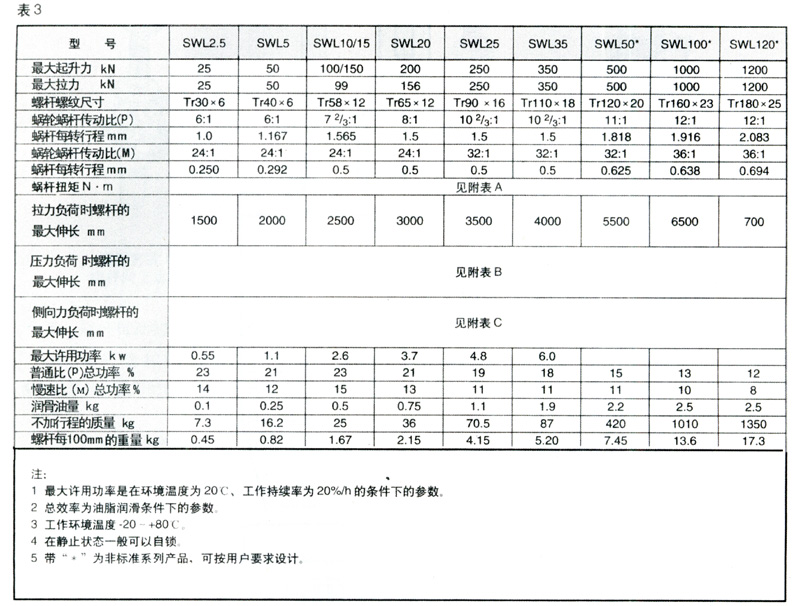

升降机的主要性能参数见表3

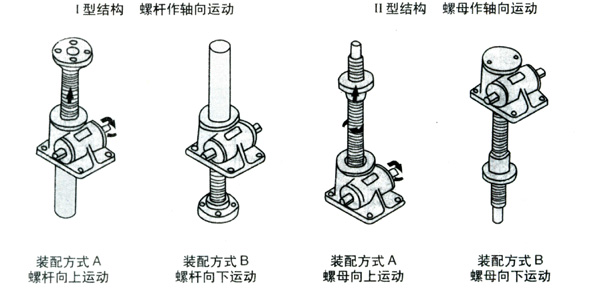

五、装配型式与结构型式

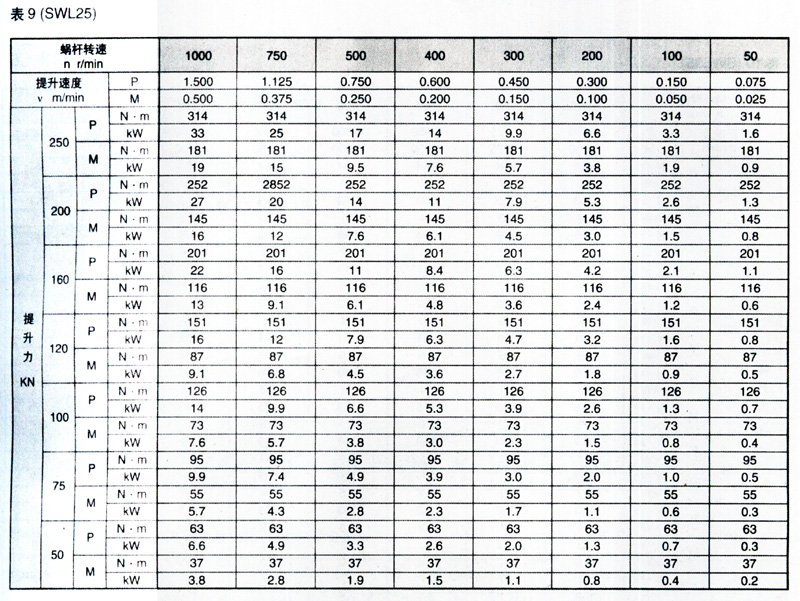

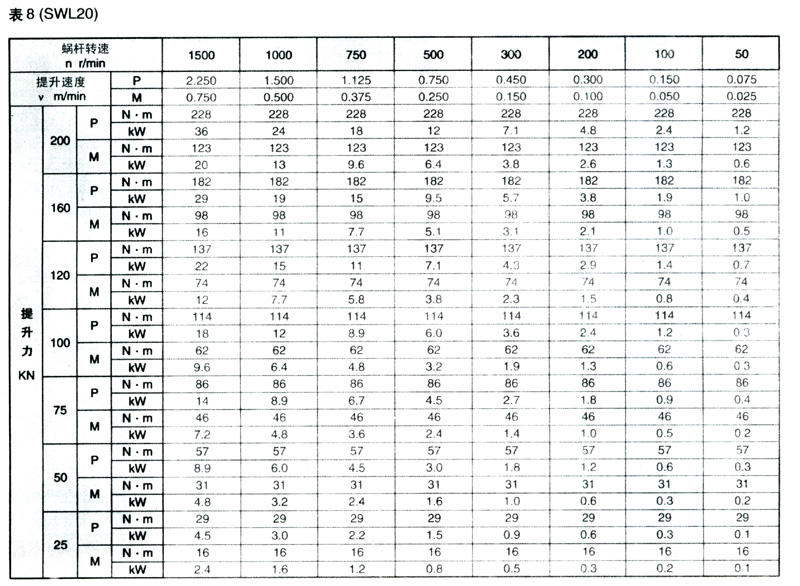

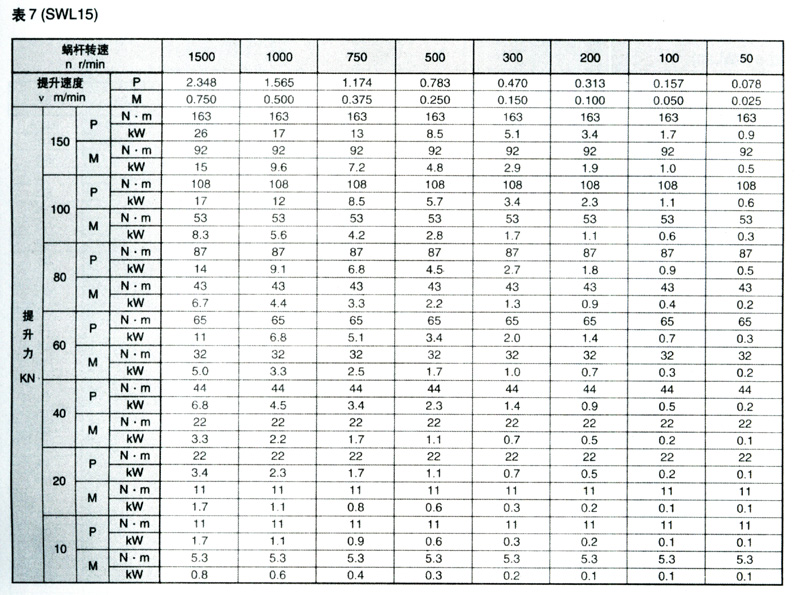

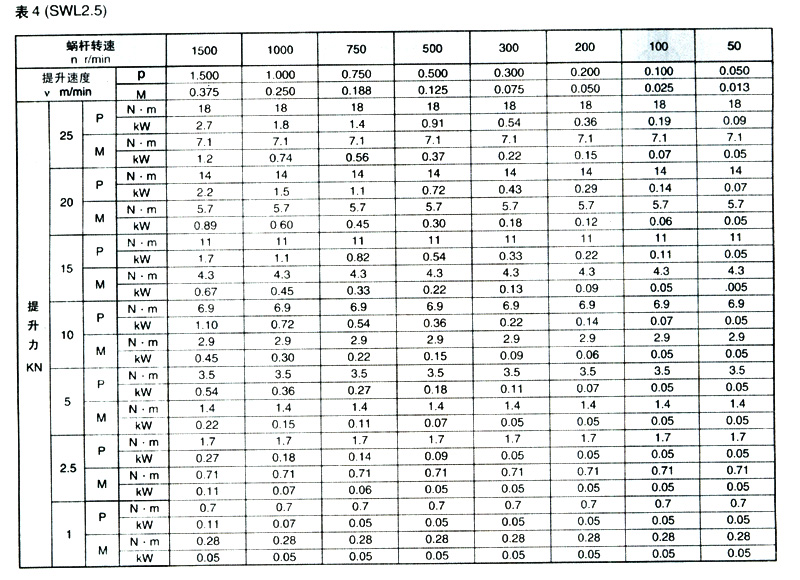

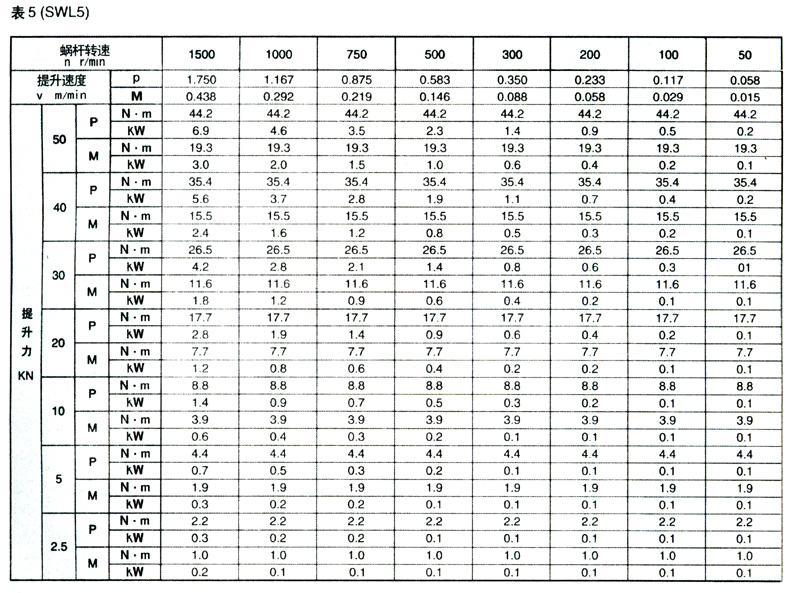

六、螺杆传动的许用起升速度、扭矩和功率(按表4~表10)
注:表4~表10中的参数适用于环境温度为20℃、工作持续率为20%/h或30%/10min的条件下;对粗线范围内的参数,使用时螺杆会产生过热,应严加注意。
七、升降机的选择
升降机的选择参数
提升负荷(KN)
螺杆行程 mm
提升速度 m/min






八、升降机驱动功率的计算
|
1、起动功率: |  |
式中:P----驱动功率:KW; Fa---- 起升力(或拉力),KN; ν----起升速度,m/min; η----传递总效率(见表11和表12)。 |
2、驱动扭矩: |  |
式中:Mt----驱动扭矩:N·m; P-----驱动功率:KW; n----转速r/min;
表11 油脂润滑时的总功率η |
型号 | SWL | 2.5 | 2.5M | 5 | 5M | 10/15 | 10M/15M | 20 | 20M | 25 | 25M | 35 | 35M | η | 0.23 | 0.14 | 0.21 | 0.12 | 0.23 | 0.15 | 0.21 | 0.13 | 0.19 | 0.11 | 0.18 | 0.11 |
表12 蜗杆副采用稀油润滑时的总功率η(仅用于2型)
螺杆转速r/min | 型号SWL | 2.5 | 2.5M | 5 | 5M | 10/15 | 10M/15M | 20 | 20M | 25 | 25M | 35 | 35M | 1500 | 0.283 | 0.214 | 0.257 | 0.188 | 0.290 | 0.236 | 0.273 | 0.275 | 0.262 | 0.210 | 0.248 | 0.204 | 1000 | 0.279 | 0.206 | 0.252 | 0.180 | 0.285 | 0.227 | 0.268 | 0.217 | 0.257 | 0.200 | 0.243 | 0.195 | 750 | 0.276 | 0.201 | 0.249 | 0.175 | 0.282 | 0.222 | 0.266 | 0.212 | 0.253 | 0.194 | 0.240 | 0.189 | 500 | 0.272 | 0.194 | 0.245 | 0.168 | 0.277 | 0.215 | 0.262 | 0.205 | 0.249 | 0.187 | 0.236 | 0.183 | 300 | 0.267 | 0.187 | 0.241 | 0.161 | 0.272 | 0.207 | 0.257 | 0.198 | 0.243 | 0.179 | 0.231 | 0.175 | 100 | 0.257 | 0.172 | 0.231 | 0.146 | 0.261 | 0.191 | 0.247 | 0.183 | 0.233 | 0.164 | 0.222 | 0.160 | 50 | 0.251 | 0.164 | 0.225 | 0.138 | 0.255 | 0.183 | 0.242 | 0.175 | 0.226 | 0.155 | 0.216 | 0.152 |
|
