塔机回转减速器

电话：0373-5583595
传真：0373-5583597
邮箱：maguoxi555@163.com
地址：新乡经济开发区中央大道北段

　　一、性能特点

　　此种门机回转机构是我单位和杭州水利机械研究所联合，根据门机回转系统的技术要求和具体工况而特殊设计的。减速机采用星轮结构，体积小，重量轻，性能稳定。大机型一般采用外循环强制润滑系统。传动比范围为：90-800;输出转矩范围为：2940Nm- 69580Nm，传动效率大于92%。也可以根据用户特殊要求进行设计。

　　二、工作条件

　　高速轴转速280机型以上不大于1000r/min.

　　工作环境温度为-40ºC -45ºC.高于45ºC，电机应采用风机制冷，减速机添加外循环油箱。

　　环境条件恶劣时可采用力矩限制联轴器或强制制动抱闸加以保护。

　　可以正反两向运转。

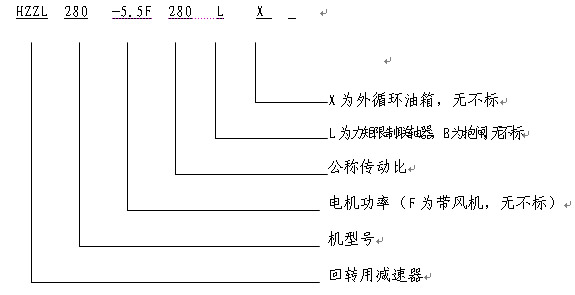

　　三、型号示例

四、技术参数

规格型号	HZZL180	HZZL200	HZZL220	HZZL250
公称输出转矩Nm	2940	4410	6174	11760
公称输入功率Kw	0.48-6.03	0.72-9.05	1-12.66	1.93-24.13
规格型号	HZZL280	HZZL310	HZZL350	HZZL400	HZZL450
公称输出转矩Nm	14700	24500	39200	49000	69580
公称输入功率Kw	1.8-20.11	3-35.52	4.8-53.6	6-67	8.6-95
传动比	i=90@JU`p80€”¨80 315í 0%0(0.03090800

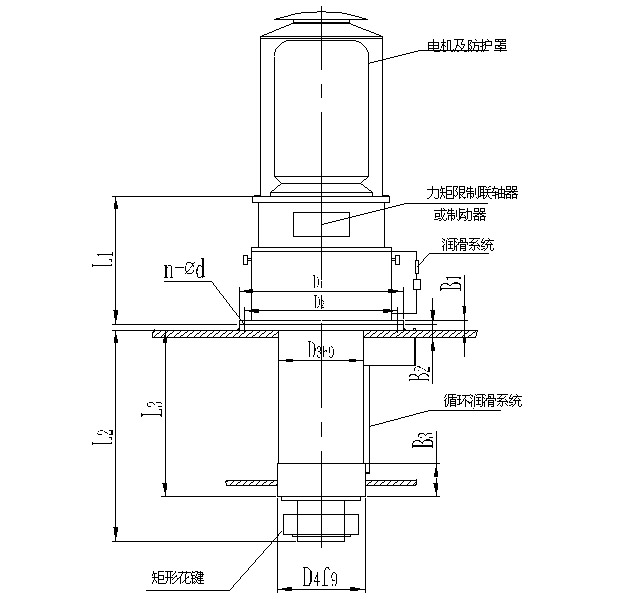

五、外形及安装尺寸

规格	外形尺寸					安装尺寸						输出轴端尺寸
HZZL	L1	L2	B1	B2	D1	D2	D3h9	D4f9	L3	B3	n-￠d	N-DdB
180	481	594	24	35	350	300	156	176	500	50	8-18	8-686212
200	508	594	26	40	400	350	206	226	580	50	8-18	8-686212
220	613	650	26	40	450	400	230	250	580	60	8-18	10-787212
250	679	686	30	55	500	450	280	300	640	80	12-22	10-10810216
280	718	750	35	55	550	500	320	340	640	80	12-22	10-12011218
310	777	942	40	65	650	590	360	380	860	140	12-26	10-12011218
350	853	1026	45	85	750	670	420	440	860	140	12-32	10-16014522
400	902	1294	50	110	850	760	460	480	1050	190	12-32	10-16014522
450	963	1294	55	125	950	850	460	480	1050	190	12-32	10-20018030

　　注：1.安装尺寸D3、D4、L3、B3可根据具体需要进行调整。

　　六、使用与维护

　　1. 减速机的工作环境温度为-40ºC-45ºC,若超过45ºC应采用降温措施,低于0ºC时,启动时应将润滑油预热至0ºC以上.

　　2. 减速机输出轴和其它零件配合时,不允许直接敲击,安装倾斜度允差为5º.

　　3. 减速机建议采用中极压齿轮油N220或N320(美孚Mobil630和美孚Mobil632)环境温度低于35ºC时用N220,高于35ºC时用N320.
