一、概述
1、适用范围
　　QS系列“三合一”减速机为平行轴式减速机，主要用于桥式起重机大小车运行机构；本系列产品亦可用于运输、冶金、矿山、化工、建筑、铁路、港口、国防工程、轻纺工业等各种机械设备中的传动机构。
2、适用条件
　　①齿轮圆周速度≤20m/s，入力轴转速≤1500r/min。
　　②工作环境温度：QS-40℃～45℃，QSE-20℃～150℃。
　　③QS、QSE系列 可连续正反向运转。

3、主要特点
　　①配套功率范围大，减速范围广；运转平稳，噪音低。
　　②装配及调整快速简单；结构紧凑、美观、体积小、重量轻。
　　③出力轴可两面装配，用于单独驱动或集中驱动。
4、输出方式：渐开线花键输出或平键空心轴输出。

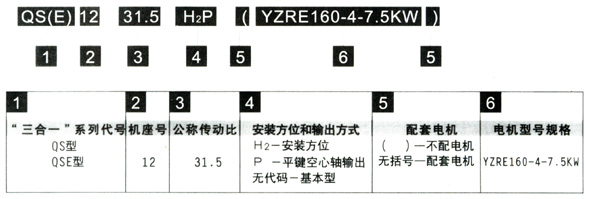

二、减速器型号、规格及其表示方法

三、驱动型式

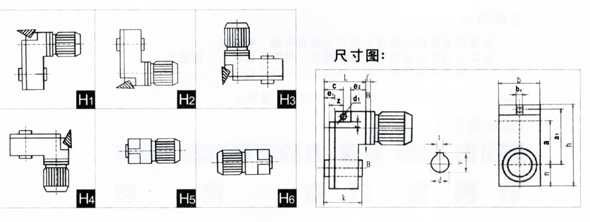

四、安装方位

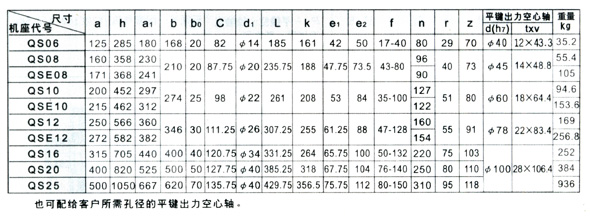

五、外形及尺寸

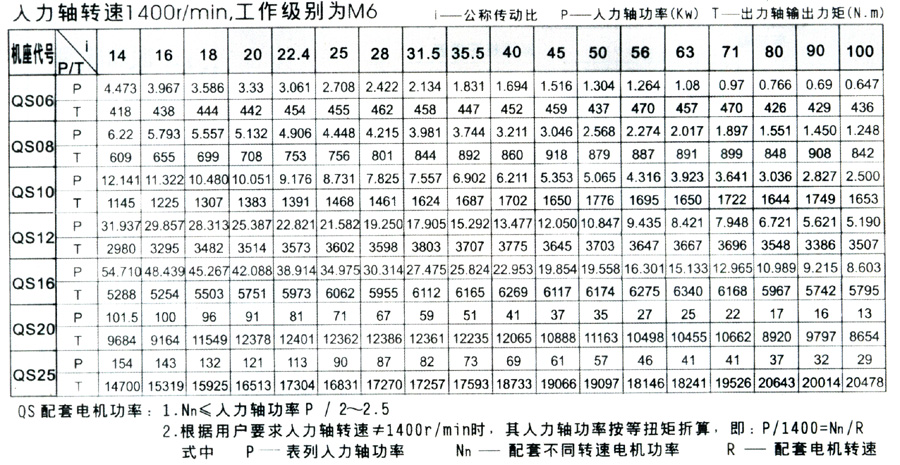

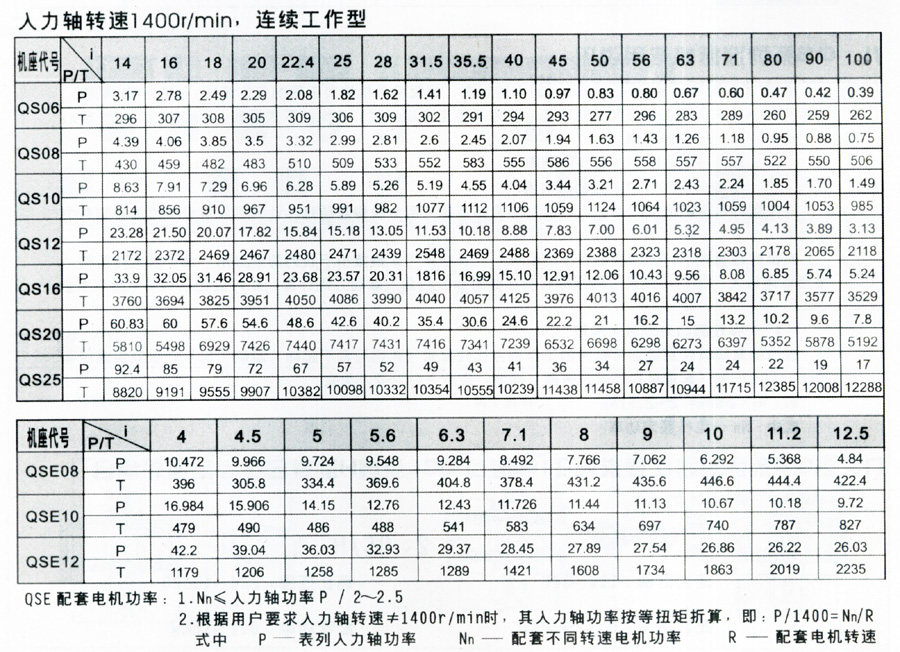

六、人力轴功率及处理轴力矩

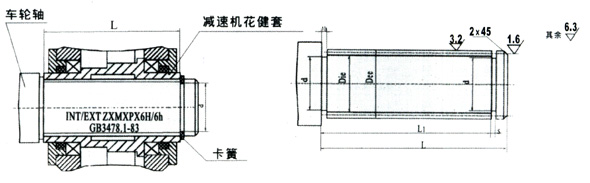

七、出力花键轴联接

机座号	花键副	外花键大径Dee		外花键小径Die		L	L1	d	s
QSC10	INT/E×T31Z×2m×30P×6H/6h GB3478.1-83	Φ64	-0.10	Φ59	-0.08	215	208	Φ57	2.2
			-0.20		-0.15
QSC12	INT/E×T27Z×3m×30P×6H/6h GB3478.1-83	Φ84	-0.10	Φ76.5	-0.10	262	255	Φ75	2.7
			-0.25		-0.18
QSC16	INT/E×T35Z×3m×30P×6H/6h GB3478.1-83	Φ108	-0.15	Φ100.5	-0.10	272	264	Φ96.5	2.7
QSC20						326	318
QSC25			-0.30		-0.20	365	356.5

八、QSC系列减速机选用说明
　　根据“起重机设计规范”（GB3811-83） 中的规定，起重机各机构有不同的工作级别：分M1～M8共8种。本系列所列功率为M6工作级别的功率表，若用其他工作级别时，应按如下式折算：Nm1=Nm6×1.12^（6-1）（KW）
　　式中：i----工作级别
　　Nmi----相对Mi工作级别的功率值
　　Nm6----功率表中人力轴功率值
　　对于运行机构因惯性载荷较大，疲劳计算基本载荷取为机构起动时，计算零件承受的惯性力矩和力矩之和。
　　对于惯性载荷较小，起动次数较小的机构，计算结果可直接按小于表列功率选用。但一般运行机构，惯性载荷较大，起制动频繁应取机构起制动时所承受的**大振动力矩计算，此时应把列功率除以系数φS。
　　φS----弹性振力矩增大系数。
　　考虑到重级或特重级运行机构的工作条件比较恶劣（机构经常于起动，制动工况），根据实践经验和ZBJ19027-90（起重机用QS型减速器）标准，应取φS=2～2.5为宜
　　即：Nm1=φSNn=（2～2.5）Nn
　　式中：Nn----电机额定功率

九、当QSC系列减速比要求大于160时可与CL型或H型混合少齿差星轮组合（详细资料，请来电咨询）

1、QSC/CL：	2、QSC/H
速比范围：170～1024	速比范围：358～80000
配套功率：0.12～12KW	配套功率：0.1～18KW
